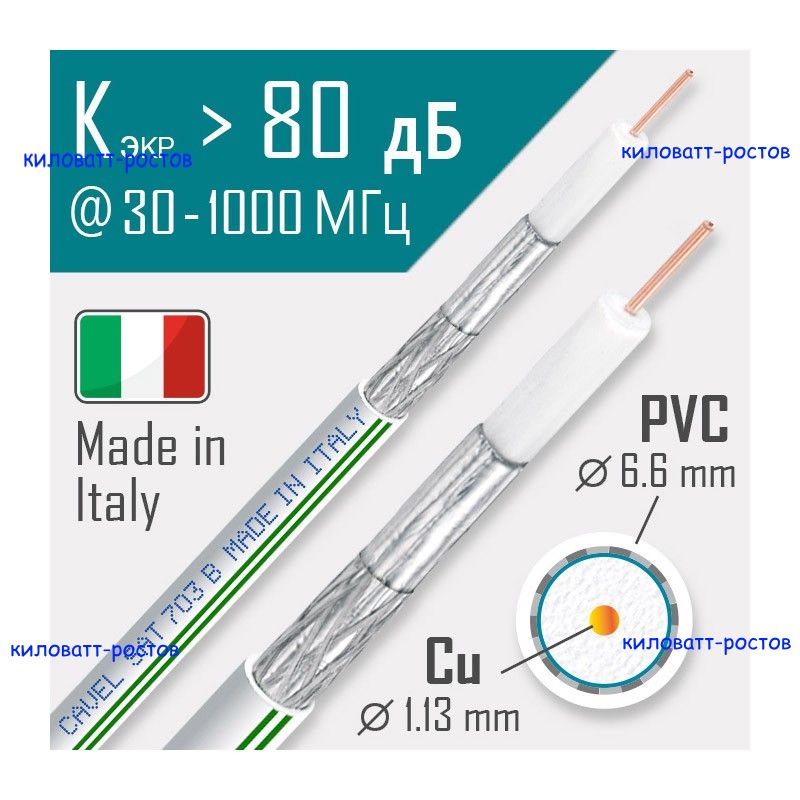

Кабель SAT-703 Cavel

Кабель SAT-703  Cavel
Производитель: CAVEL

Код товара: 1250
Купить в нтернет-магазине
-

* Ваше Имя:

* Ваш телефон:

Заказ в один клик
* ед.изм.:
Кабель SAT-703 Cavel
Кабель SAT-703  Cavel
Описание Отзывы (0)

Описание

КОНСТРУКЦИЯ
Центральный проводник:
материал
  Cu
диаметр
мм 1.13
Диэлектрик:
материал
  PEG
диаметр
мм 4.80
ЭКРАН:
Ламинированная фольга
материал APA
Оплетка
материал CuSn
- плотность заполнения
% 45
- диаметр
мм 5.30
Дополнительная оболочка:
диаметр
мм -
материал
  -
Внешняя оболочка:
материал
  PVC
диаметр
мм 6.60
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
Вес меди
кг/км 14.5
Вес кабеля
кг/км 39.5
Минимальный радиус изгиба при однократных/
мм 35
многократных изгибах
мм 70
Усилие на разрыв для кабеля
Н 150
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Волновое сопротивление
Ом 75 ±3
Емкость
пФ/м 52 ±2
Скорость распространения
% 85
ЗАТУХАНИЕ ПРИ 20° С
5 МГц
дБ/100м 1.6
10 МГц
дБ/100м 2.1
30 МГц
дБ/100м 3.2
50 МГц
дБ/100м 4.1
200 МГц
дБ/100м 7.9
300 МГц
дБ/100м 9.8
470 МГц
дБ/100м 12.4
862 МГц
дБ/100м 17.1
1000 МГц
дБ/100м 18.5
1750 МГц
дБ/100м 24.9
2150 МГц
дБ/100м 27.9
2400 МГц
дБ/100м 29.6
3000 МГц
дБ/100м 33.4
КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ ВОЗВРАТНОЙ ВОЛНЫ
5 - 470 МГц
дБ > 30
470 - 1000 МГц
дБ > 28
1000 - 2000 МГц
дБ > 26
2000 - 3000 МГц
дБ > 22
КОЭФФИЦИЕНТ ЭКРАНИРОВАНИЯ
Класс
  B
5 - 30 МГц
дБ > 65
30 - 1000 МГц
дБ > 80
1000 - 2000 МГц
дБ > 80
2000 - 3000 МГц
дБ > 70
Сопротивление внутреннего проводника
Ом/км 18.0
Сопротивление внешнего проводника
Ом/км 22.0
Петлевое сопротивление
Ом/км 40.0
Напряжение пробоя
кВ 3.0
Максимальный ток
А 8.0
Соответствие стандарту
EN
  50117-2-4
УПАКОВКА
Цвет
  Оранжевый Желтый
Минимальная упаковка
м 250 (оранжевый), 100 (оранжевый), 250 (желтый)
тип упаковки, №
  2, 3A, 4B
ОБЛАСТЬ ПРИМЕНЕНИЯ
CEI 46-1 (КАБЕЛЬНЫЕ СЕТИ)
  да
EN 50117 (СЕТИ CATV)
  да
CEI 12-15 (MATV СИСТЕМЫ)
  да
Тип применяемого разъема
разъемы
  F113-55, F105C, FC99
Примечание
Цветовые маркировочные полосы
  могут быть четырех цветов: зеленой (SAT 703 B VE (100м)), желтой (SAT 703 B GI (100м)), красной (SAT 703 B RO (100м)), черной (SAT 703 B NE (250м)). В скобках указан метраж бухты.
Цвет кабеля
  зависит от буквы: SAT 703 B (белый), бухты только по 100м, за исключением SAT 703 B NE; SAT 703 N (черный), бухты по 100м или 250м. На черный кабель маркировочные полосы не наносятся.
Монтаж внутри помещений
  Да
Монтаж вне помещений
  Нет
с тросом
  Нет
LSZH
  Нет
