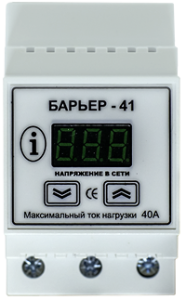

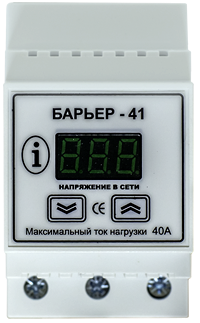

Устройство защиты "БАРЬЕР"

Автомат защиты предназначен для автоматического выключения любой сетевой аппаратуры, суммарная мощность которой не * , если напряжение в электросети превышает верхний предел отключения, заданный в настройках прибора, или понижается ниже заданного нижнего предела отключения и автоматического включения, если напряжение восстанавливается и находится в разрешенном диапазоне. Автомат защиты предназначен также для индикации текущего средневыпрямленного значения напряжения электросети.

Прибор представляет собой выключатель, управляемый микропроцессором, который анализирует напряжение в электросети и если оно превышает или меньше заданного, выдает сигнал на отключение нагрузки. Если напряжение приходит в норму (в заданные пределы), после задержки, величина которой задается при настройке прибора, выдается сигнал на включение нагрузки. Коммутация нагрузки осуществляется электромагнитным реле. Микропроцессор также управляет работой вольтметра.

Область применения устройства: защита домов, квартир, мощного технологического оборудования.

Допустимое долговременное напряжение на клеммнике прибора 0 - 400 Вольт
Коммутируемый ток  от 40 -60-80 А

Мощность нагрузки не более 8500 Ватт до 13000
Время выключения по верхнему пределу 0,2 секунды
Время выключения по нижнему пределу * не более 1 секунды
Рабочий диапазон  напряжения устройства 120 - 400 Вольт
Габаритные размеры 3 модуля типа S
Монтаж на стандартную DIN-рейку 35 мм

Реле напряжения Барьер имеет функцию предупреждения о плохом контакте проводов к клеммам !
Если во время эксплуатации прибора произойдет отключение защищаемых электроприборов и при этом на индикаторе высветится три квадрата, это означает, что из за плохого контакта в месте подсоединения проводов к клеммам произошел нагрев.

* При кратковременном, не более 1 сек., понижении до 120 Вольт в независимости от заданного нижнего порога срабатывания отключения нагрузки не происходит. Таким образом, игнорируются пусковые токи (так называемая защита от сварки). Если напряжение ниже нижнего заданного более 1 сек., происходит отключение. Если напряжение опускается ниже 120 Вольт, отключение происходит за 0,2 секунды.

Параметры, задаваемые пользователем

Нижний предел отключения (разрешающая способность 1 Вольт) 120 - 190 Вольт
Верхний предел отключения (разрешающая способность 1 Вольт) 210 - 270 Вольт
Время задержки включения нагрузки (разрешающая способность 5 секунд) 10 - 390сек.


Комплектность поставки:
прибор - 1шт;

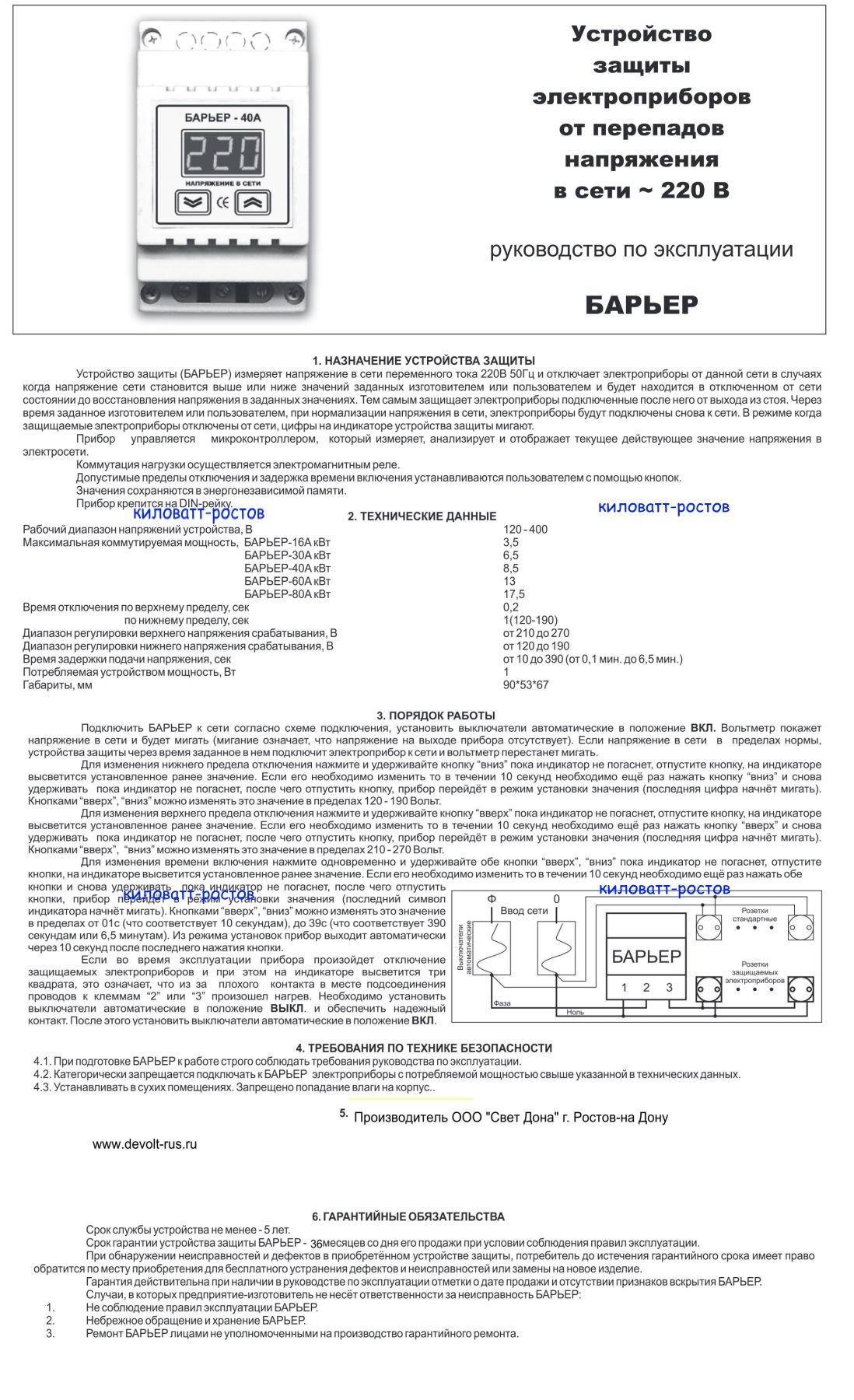

инструкция по эксплуатации – 1шт;
упаковка (картонная коробка) – 1шт.
