Подключение генератора через рубильник

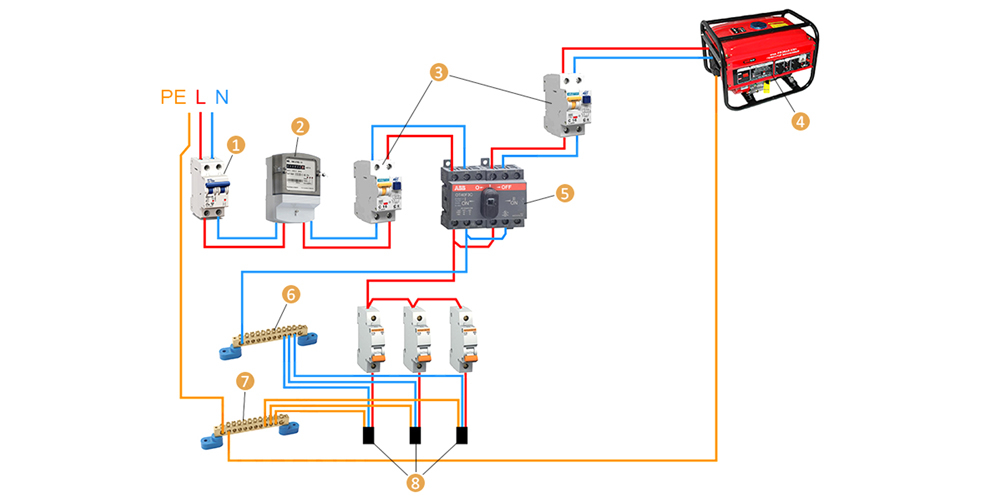

Распространенный и простой метод подключения генератора к дому — через стационарный трехпозиционный переключатель (реверсивный рубильник) при помощи контактов.

За счет переключения на один из трёх положений рубильника определяется источник электричества для цепи — питание от центральной электросети, нейтральная блокировка электропитания или ввод резервной электроэнергии от генератора. Установка обычного однопроводного переключателя, размыкающего лишь фазу, запрещена. Нужен 3-позиционный рубильник с 4 вводными клеммами. К одной подключается кабель линии основного электричества, к другой кабель генераторного оборудования, остальные предназначены для интеграции домовой электросети. Схема подключения такого способа не составит труда для опытного электрика.
